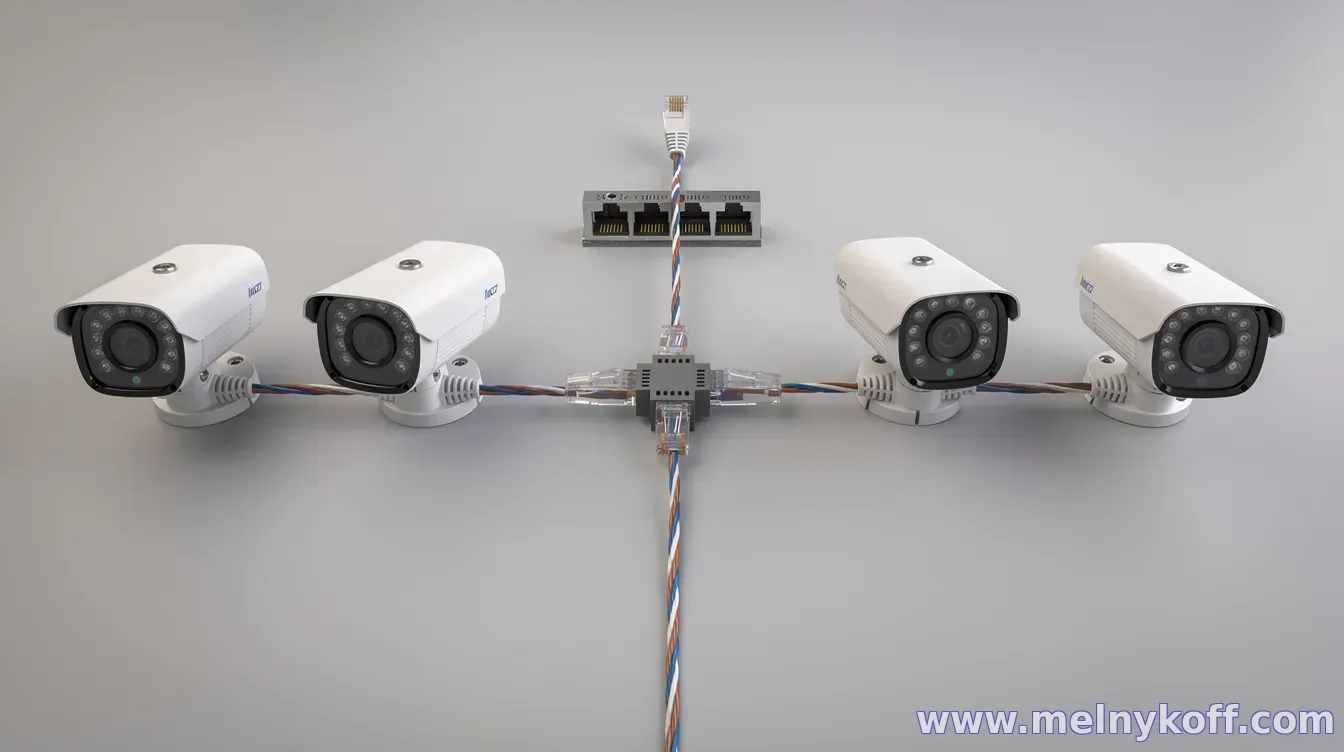

Как подключить несколько IP-камер по одному кабелю витой пары

Желание подключить несколько IP‑камер по одному кабелю витой пары встречается часто: меньше трасс, быстрее монтаж и ниже стоимость. Однако важно понимать ограничение: один кабель Ethernet по одной паре физически не несёт полноценный обмен как «канал для нескольких камер» без специальных условий. Корректные схемы обычно строятся вокруг PoE, коммутаторов и маршрутизации, а «экономия кабеля» достигается архитектурой, а не попыткой “посадить” несколько устройств в одну пару напрямую.

Почему «несколько камер по одной паре» невозможно напрямую

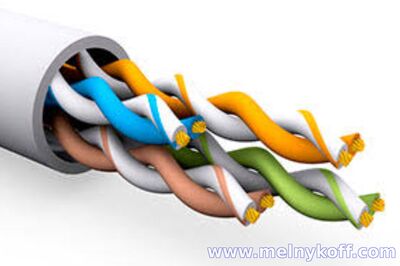

IP‑камера использует Ethernet‑сеть (обычно 100BASE‑TX по двум парам или 1000BASE‑T по четырём). Если проложить один кабель витой пары и попытаться подключить к нему несколько камер без сетевого устройства, не будет корректного разделения трафика: Ethernet требует управления доступом к среде, а физический уровень рассчитан на конкретную схему линий. Поэтому практическое решение — либо использовать весь кабель (несколько пар), либо применить оборудование, которое мультиплексирует/коммутирует трафик по тем ресурсам, которые у вас есть.

Способ 1: один кабель, но с полноценным Ethernet (две или четыре пары)

Если в вашем кабеле есть минимум две пары (Cat5/Cat5e), чаще всего используют стандартный Fast Ethernet (100 Мбит/с). Тогда на каждом отрезке ставят PoE‑включаемую точку/коммутатор и камеры подключают к разным портам. В итоге «одна трасса» остаётся общей, но логически камеры работают через коммутатор, а не “в один порт”.

Плюс: стабильная работа, нормальная пропускная способность, типовой монтаж. Минус: нужно, чтобы в кабеле было достаточно пар и корректно выполнена разводка по концам линии.

Способ 2: PoE-коммутатор в середине линии (лучшее решение для экономии трассы)

Самый распространённый подход, когда стремятся уменьшить количество проводов: ввод питания и данных делается по одному магистральному кабелю до точки, где устанавливается небольшой PoE‑коммутатор. Дальше к нему подключают несколько камер по отдельным портам.

  • Что делаете: подаёте питание и сеть на вход коммутатора по магистральной линии;
  • Что получается: камеры получают питание PoE с коммутатора и работают по сети независимо друг от друга;
  • Как проверить: суммарная мощность PoE должна соответствовать возможностям оборудования (и требованиям камер).

Плюс: простой монтаж, масштабирование, отказоустойчивость (можно контролировать порты). Минус: нужна точка питания для коммутатора (или поддержка соответствующего PoE/бюджета на линии).

Способ 3: “сквозной” PoE через инжектор/сплиттер и умная коммутация

Если коммутатор ставить неудобно, иногда используют схемы со специализированными PoE‑инжекторами и активной коммутацией на стороне регистратора/шкафа. Важно не пытаться раздавать PoE и трафик “в один порт на несколько камер”, а именно организовать правильные сетевые соединения: камеры должны иметь адресацию и отдельные логические порты/сессии.

Плюс: может быть полезно при реконструкции. Минус: возрастает сложность настройки сети (IP‑адреса, VLAN/маршрутизация, QoS при необходимости) и ответственность за совместимость оборудования.

Способ 4: использование оборудования для сокращения проводки (мультиплексирование по имеющимся парам)

В отдельных случаях применяют решения, которые “переносят больше потоков по имеющейся линии” — например, при ограниченном числе пар или когда часть жил уже занята. Это может быть обмен сигналами с использованием специализированных передатчиков/приёмников. Подход зависит от вашей инфраструктуры (какой стандарт Ethernet поддерживается, какие расстояния, есть ли шум/помехи) и конкретной модели устройств.

Плюс: реально экономит кабель при сложных вводах. Минус: повышенные требования к подбору оборудования, гарантии совместимости и качеству монтажа (витая пара, экран, терминация).

Если вы всё же хотите «минимум проводов», ключевой критерий — не количество “камер на одну пару”, а возможность обеспечить каждой камере корректное Ethernet‑соединение (или корректный эквивалент, если используется специализированное оборудование). Поэтому перед выбором схемы соберите исходные данные: количество доступных пар в кабеле, расстояние до камер, требования к качеству видео (например, 2–4 Мп или 4K, нужны ли стабильные 20–30 к/с), наличие PoE и требования по электропитанию.

Практические рекомендации по выбору схемы

Ориентируйтесь на простые правила: (1) если есть 2–4 пары — чаще всего достаточно магистрального участка и PoE‑коммутатора на конце; (2) если пар мало — используйте оборудование, предназначенное для работы в ограниченной среде, а не «самодельные» способы; (3) обязательно рассчитывайте PoE‑бюджет и учитывайте длину линии (затухание, помехи, качество обжимов); (4) закладывайте резерв на отказ оборудования: при коммутаторе неисправность порта обычно локальнее, чем “вся трасса”.

Правильно подобранная архитектура позволит подключить несколько камер при минимальной прокладке кабеля — но “одна витая пара = несколько IP‑камер” работает только в особых сценариях с подходящим сетевым/мультиплексирующим оборудованием. Если расскажете модель камер, расстояние и сколько пар в кабеле, можно предложить наиболее надёжную схему именно под ваш проект.
