Обжим кабеля витой пары — базовый навык для создания сетевых подключений. Чтобы соединение было надёжным, важно соблюдать правильную последовательность проводов и использовать подходящие инструменты. Ниже приведён обзор, который поможет вам быстро выполнить обжим самостоятельно.

Что понадобится

Перед началом подготовьте набор инструментов и материалов: кабель витой пары (Cat5e/Cat6), коннекторы RJ-45 по стандартам T568A и T568B, обжимник (crimping tool), пассатижи, нож или резак, тестер кабелей для проверки целостности. В идеале используйте новый кабель и коннекторы одного типа для наилучшей совместимости.

Схема и выбор стандарта

Существует две наиболее распространённые схемы проводки — T568A и T568B. Разница в положении цветовых пар влияет на совместимость с другими устройствами, но оба варианта обеспечивают рабочее соединение. Для домашних сетей обычно выбирают один стандарт и придерживаются его по всей длине кабеля.

1. Т568A: бело/зелёный, зелёный, бело/оранжевый, синий, бело/синий, оранжевый, бело/красный, красный.
2. Т568B: бело/оранжевый, оранжевый, бело/зелёный, синий, бело/синий, зелёный, бело/коричневый, коричневый.

Главное — выбрать один стандарт и придерживаться его на обоих концах кабеля.

Пошаговая инструкция обжима

1. Удалите внешнюю изоляцию кабеля на 1,5–2 см и аккуратно удалите защитную изоляцию отдельных пар на 1–1,5 см.
2. Разделите пары по цветам и расплетите их по схеме выбранного стандарта. Разalkanайте их так, чтобы кончики были гладкими и ровными.
3. Равномерно выложите провода в нужном порядке и обрежьте кончики под одну плоскость, оставляя около 1,5 см общей длины.

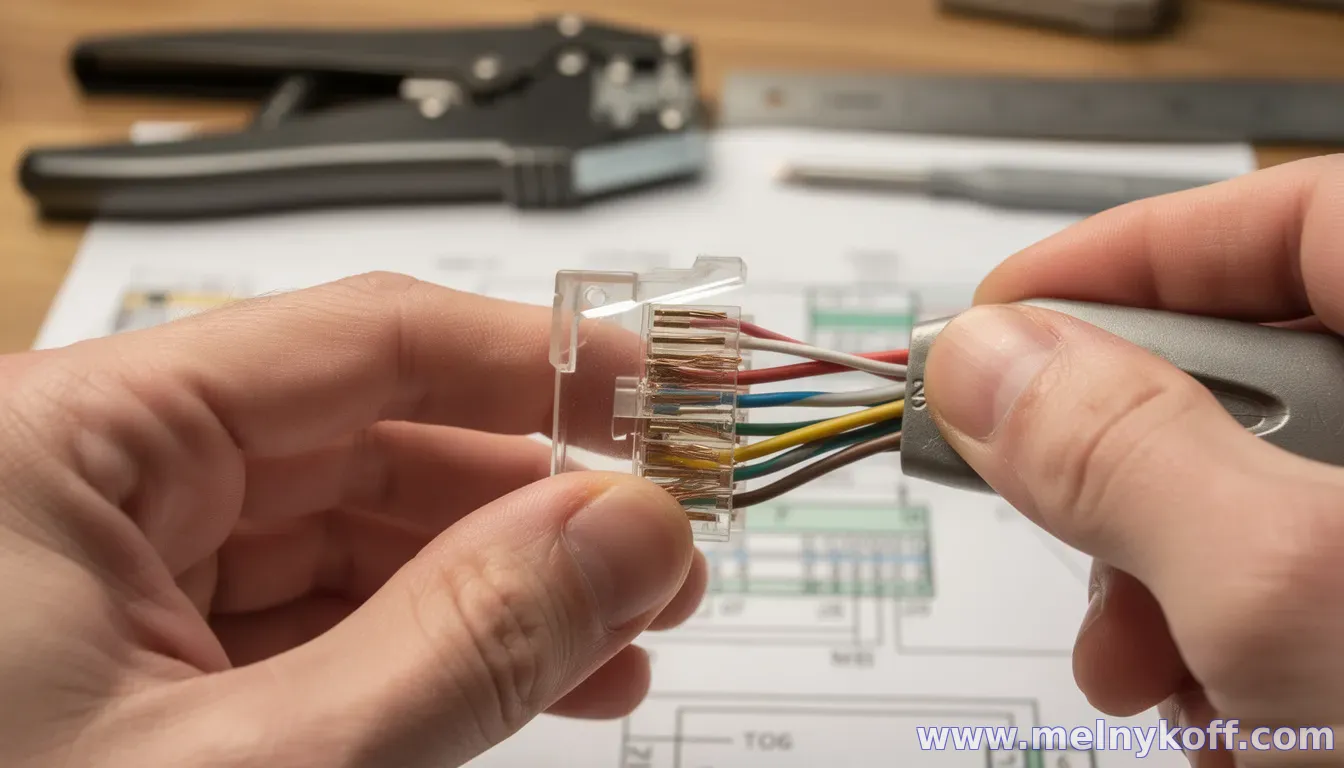

4. Вставьте обнажённые кончики в коннектор RJ-45 до упора, соблюдая порядок проводов. Убедитесь, что они достигли конца и не выступают слишком далеко.
5. Зафиксируйте коннектор в обжимнике и мощно зажмите до фиксации. Повторите процесс на втором конце кабеля.
6. Проверьте целостность и соответствие проводов с помощью тестера кабелей. Убедитесь, что тест проходит без ошибок, и светодиоды показывают корректное соединение.

Рекомендации по качеству и тестированию

Советы по повышению надёжности обжима:

• Используйте качественные коннекторы и обжимник. Дешёвые наборы часто дают нестабильные контакты.
• Проверяйте правильность порядка проводов перед обжимом, чтобы избежать перекрестных ошибок.
• Не перегибайте кабель острыми углами и не перекручивайте пары во время монтажа.
• После обжима проведите тест Ethernet-катушкой или тестером витой пары. Проверка на предмет потерь сигнала и коротких замыканий обязательна.

Частые ошибки и как их избежать

К часто встречающимся проблемам относятся неправильный порядок проводов, неровная нарезка концов, недосжатие коннектора и повреждение оболочки кабеля. Чтобы снизить риск, лучше два раза проверить порядок проводов и качество закрепления перед тестированием.
