Повреждение кабелей витой пары в локальных сетях чаще всего проявляется как нестабильная скорость, разрывы соединения или полная потеря связи. Чтобы не «стрелять наугад», диагностику нужно проводить по шагам: от простых проверок к измерениям, которые подтверждают тип дефекта.

1) Начните с осмотра и базовой верификации

До подключения приборов проверьте кабель на очевидные проблемы: заломы, пережатия, следы механических повреждений, некорректно обжатые коннекторы RJ-45, смещение проводников в разъёме, следы влаги или коррозии. Если кабель — часть трассы с поворотами или высокой нагрузкой, обратите внимание на места креплений и переходов (лючки, кабель-каналы, вводы в щит).

Далее важно убедиться в совместимости: соответствует ли кабель категории требованиям (например, Cat5e/Cat6), совпадает ли стандарт (T568A или T568B) с тем, как выполнена разводка на обоих концах, и нет ли «смешивания» схем на разных сторонах.

2) Чем тестировать: минимальный набор инструментов

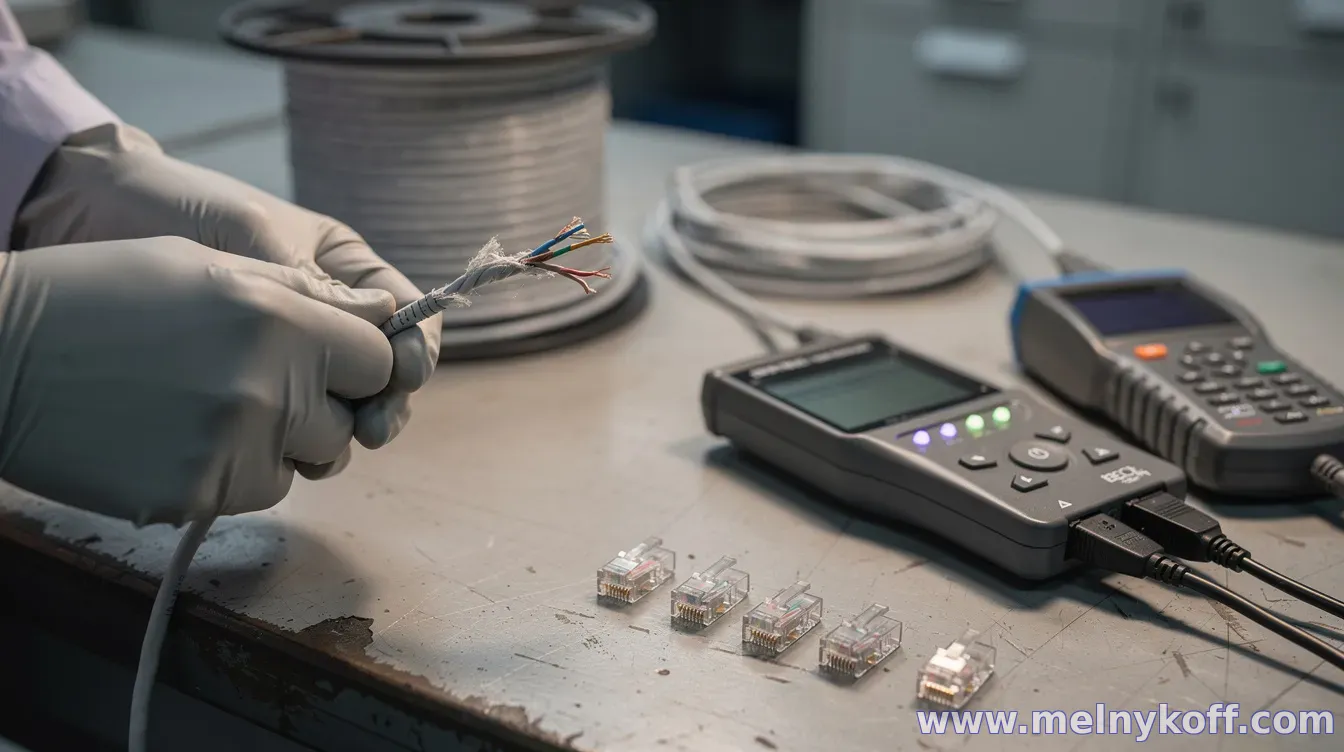

Для проверки повреждений витой пары обычно используют комбинированные тестеры линий или сетевые кабельные анализаторы (кабельно-линк-тестеры). К ключевым типам относятся:

• Тестер распиновки/континуитета — помогает выявить обрыв и перепутанные пары.
• Кабельный тестер “wiremap” — показывает схему проводников, наличие замыканий и тип ошибок (перекрёст, неправильная распиновка).
• Тестер для измерения параметров (например, уровень потерь/затухания, NEXT/PSNEXT, длина) — полезен, когда проблема не выглядит как явный обрыв, а связь «плавает».
• Патчкорд-тестеры — удобны для быстрых проверок коротких участков и оконечных соединений.

Если у вас нет специализированного прибора, можно начать с простых проверок (осмотр, замена коннекторов/патчкорда), но для точного определения типа повреждения лучше использовать минимум wiremap-тестер.

3) Как правильно выполнять тест: последовательность действий

Тестирование проводите в чистой “кабельной” логике: отсоедините кабель от активного оборудования, чтобы избежать повреждения портов и искажений измерений. Оба конца кабеля должны быть корректно подключены к тестеру (или к тестеру и к согласованной нагрузке/адаптеру, если так предусмотрено).

Дальше следуйте логике проверок:

• Проверка wiremap: фиксируйте, есть ли «перепутанные пары», перекрёст, неверная распиновка или “пара в неправильной стороне”.
• Проверка на обрыв: если один или несколько проводников “не звонятся”, это указывает на разрыв жилы (часто после залома или частичного надреза).
• Проверка на короткое замыкание: сигнал о замыкании между жилами или парами обычно связан с повреждением изоляции или пережатием.
• Проверка на “частичное ухудшение”: при нестабильности связи значения параметров (затухание, ошибки на высоких частотах) могут показать деградацию без явного обрыва.

Важно: тестер должен соответствовать категории кабеля и режиму измерений. Иначе вы получите некорректную картину, особенно на длинных трассах и при использовании Cat6/6A.

4) Как интерпретировать типичные результаты

Ниже — наиболее распространённые сценарии и что они обычно означают.

• Wiremap показывает “перепутаны пары”: наиболее вероятно — ошибка обжима (коннекторы собраны с неправильной распиновкой) или повреждение в районе разъёма.
• Есть “обрыв” в одной жиле: чаще всего проблема механическая (надлом, частичное перерезание). Повреждение может быть на месте залома или в зоне, где кабель часто двигали.
• Есть “замыкание” между парами/жилами: ищите пережатие, повреждение изоляции, следы контакта с металлом, возможное загрязнение или влагу.
• Визуально всё нормально, но связь нестабильна: проверяйте параметры качества (затухание, NEXT и др.). Такой симптом часто связан с деградацией изоляции, плохими разъёмами или неудачной прокладкой рядом с источниками помех.

Если тестер фиксирует ошибку только на одном конце, а на другом — нет, это может указывать на проблему конкретного оконечного соединения (коннектор, клеммная колодка, патч-панель).

5) Практические способы локализации и устранения

После того как вы подтвердили тип дефекта, задача — локализовать участок и устранить причину. Наиболее эффективные практики:

• Разделите трассу на сегменты: если кабель проходит через патч-панель, люк или розетку, тестируйте по частям, начиная с самых “подверженных” мест — оконечивания и поворотов.
• Проверьте коннекторы и обжим: нередко проблема не в кабеле, а в неправильном обжиме или повреждении при установке.
• Замените проблемный участок: при обрыве жилы или замыкании надёжнее заменить часть кабеля/оконцевание, чем пытаться “ремонтировать” витую пару скрутками.
• Убедитесь в соблюдении требований прокладки: избегайте сильных перегибов, не прокладывайте параллельно с силовыми линиями без разделения, следите за радиусом изгиба и качеством каналов.

После ремонта обязательно повторите тест: исправление должно отразиться на wiremap и (при необходимости) на измеряемых параметрах качества.

Если проблема возникает только при подключении определённых устройств или на определённой скорости, дополнительный чек стоит провести на уровне активного оборудования и автосогласования, но в большинстве случаев стартовая диагностика кабеля тестером экономит время и исключает “ложные” причины.
